3Dモデルの表面の形に沿って、画像をスタンプのように投影して表示するデカール(Decal)の使い方【Unity】【URP】

この記事でのバージョン
Unity 2022.3.21f1

はじめに

今回はUnityのURPで、デカール(Decal)という

3Dモデルの表面の形に沿って、画像をスタンプのように投影して表示する公式機能の紹介です！

イメージとしては以下のような感じ。

ちなみに同様のシステムにサイバーエージェントが開発したOSSの「AirSticker」があります。

(双方メリットデメリットがあるので、用途によって使い分けるか、もしくは併用する感じ)

なお、記事中では以下のアセットを使っています。

Night Club (SRP) - Unity Asset Store

Riko - Unity Asset Store

2D Casual Game UI Set - Unity Asset Store

デカール(Decal)の使い方

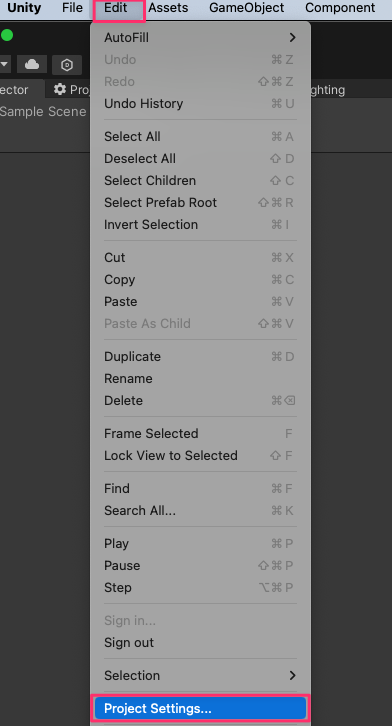

デカールを使うにはまずEdit/Project Settings…を開き、

Graphicsの項目で設定されているUniversal Render Pipeline Assetを選択、

さらにそのアセットに設定されているUniversal Renderer Dataを選択し、

Add Renderer FeatureからDecalを追加します。

なお、デカールが表示されない時はTechniqueをScreen Spacesすると表示されるかもしれません。

ただし、TechniqueをDBufferにした方がクオリティ(と負荷)は上がります。

次にデカール用のマテリアルを作成して、ShaderをShader Graphs/Decalにし、

投影したい画像とそのノーマルマップを設定します。

ちなみにノーマルマップはなくてもいいですが、以下の記事のように自動で簡単に作る事も出来ます。

あとは任意のオブジェクトにURP Decal Projectorを追加し、先程のマテリアルを設定するだけ。

Mesh Rendererはもちろん、

Skinned Mesh Rendererにも表示可能です。

さらにリアルタイム(ゲーム中)に動かす事も可能です。

---
